임베디드 리눅스에서 커널 시스템 콜과 디바이스 트리 동작원리 이해하기

개요

Zynq 보드와 같은 SoC 기반 시스템에서 사용자 애플리케이션(App) 이 FPGA 디바이스를 제어하기 위해서는 커널(Kernel) 과 디바이스(Device) 간의 메모리 접근 메커니즘을 이해하는 것이 중요합니다.

이번 글에서는 디바이스 트리(Device Tree) 와 비트스트림(Bitstream) 을 기반으로 커널과 유저 영역에서 디바이스를 읽고 쓰는 전체 구조를 살펴보겠습니다.

전체 그림

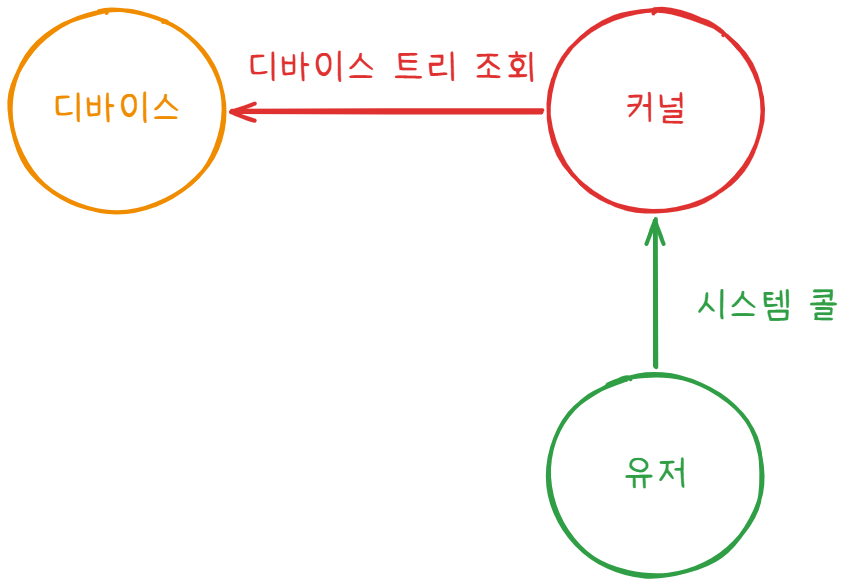

전체 아키텍처는 다음과 같습니다.

위와 같이 device, kernel, user 가 상호작용하여 프로그램을 수행합니다.

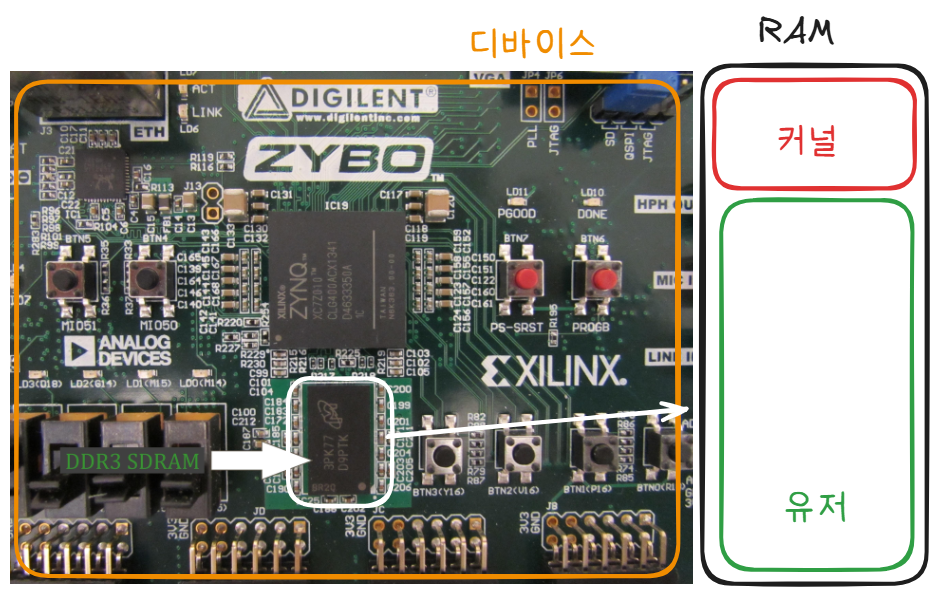

징크보드로 전체 구조를 살펴보면 위와 같습니다.

유저(app)

사용자가 기대하는 동작은 다음과 같습니다.

• open() : 장치 드라이버를 연다.

• read() : 장치 정보를 조회한다. ex. led가 켜져있는지 확인

• write() : 장치에 쓰기 작업을 한다. ex. led 켜기

• ioctl() : 장치에 기타 작업을 한다. ex. led 색 바꾸기 등

위 함수들의 이름은 앞으로 계속 나오기때문에 기억해두시면 좋습니다.

커널

이번에는 커널 입장에서 해야 할 일들을 확인해 보겠습니다.

• probe() : 드라이버 주소를 받아온다.
• read() : 사용자가 읽으면 디바이스 주소를 읽어서 전달한다.
• write(), ioctl() : 사용자가 요청하면 디바이스 주소에 요청값을 쓴다.

디바이스

디바이스는 다음의 한가지 일만 하면 됩니다.

• 비트스트림(.bit), 디바이스 트리(.dts) : 자신의 메모리 주소 제공

주소체계

각 요소가 주소를 어떻게 관리하는지 좀만 더 들어가보겠습니다.

유저 & 커널

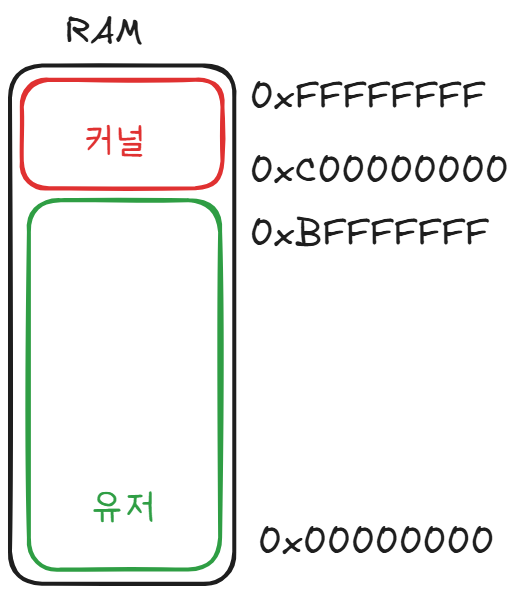

위 그림과 같이 징크보드(4GB RAM)의 메모리는 유저영역과 커널영역으로 나눠서 사용합니다.

• 유저영역 주소 : 0x00000000 ~ 0xBFFFFFFF
• 커널영역 주소 : 0xC0000000 ~ 0xFFFFFFFF

디바이스

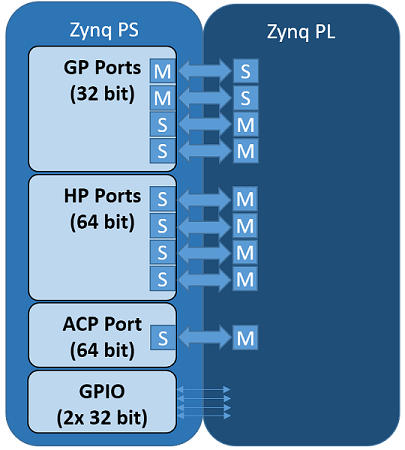

위와 같이 디바이스 트리는 PS와 PL영역으로 구분됩니다.

• 커널영역 주소 : PS(고정) + PL(유동)

쉽게 PS는 칩과 연결된 영역, PL은 FPGA등으로 프로그래밍 가능한 영역이라고 생각할 수 있습니다.

메모리 접근 메커니즘

그럼 서로 다른 주소체계를 사용하는 커널과 디바이스가 어떻게 메모리에 접근하는지 살펴보겠습니다.

아래는 디바이스 - 커널 - 유저 순으로 실제 장비가 등록되고, 호출되는 순서를 시간 순으로 나열한 것입니다.

1. 비트스트림 생성 시점

FPGA 등으로 설계한 PL영역의 하드웨어 비트스트림을 추출합니다.

PS영역은 이미 고정된 주소이기 때문에 변경되지 않습니다.

2. 커널 빌드 시점

비트스트림의 각 주소에 맞는 디바이스 트리를 작성합니다. 커널을 빌드할때 부팅파일(BOOT.BIN)에 비트스트림을 포함시키고, 작성한 디바이스 트리(system.dts)를 전달합니다.

3. 부팅(오버레이) 시점

디바이스 트리에 적혀있는 설정 정보를 보고 각 장치와 모듈을 매핑할 맵을 커널 내부에 등록합니다.

4. 연결(probe) 시점

커널은 platform_get_resource 함수를 호출해서 제어에 필요한 디바이스의 주소를 확인하고 ioremap등의 함수로 가상메모리와 연결하여 사용할 준비를 마칩니다.

5. 열기(open) 시점

유저가 파일을 열면(open) 커널이 등록한(연결된) 디바이스 주소를 파일 구조체에 연결합니다.

5. 읽기(read) 시점

유저가 시스템 콜(read)을 호출하면 커널이 디바이스 주소에서 정보를 가져옵니다.

6. 쓰기(write) 시점

유저가 시스템 콜(write)을 호출하면 커널이 디바이스 주소에 정보를 씁니다.

7. 제거(remove) 시점

장치 주소 및 기타 사용하던 메모리 자원을 제거합니다.

세부구현

위와 같은 메커니즘이 커널 내부에서 어떻게 동작할 수 있는지, 이를 가능하게 하는 핵심 기법들을 살펴보겠습니다.

시스템 콜 오버라이드

장치 드라이버에서 커널이 기본적으로 사용하는 시스템 콜은 아래와 같습니다.

• probe
• open
• read
• write
• ioctl
• remove

다양한 장치 드라이버에서 해당 시스템 콜을 사용하기 위해, 커널은 해당 API를 추상화시켜 놓았습니다.

따라서 아래와 같이 디바이스 드라이버의 파일 포인터에 해당 함수들을 오버라이딩하면 커널 코드로 작성된 시스템 콜이 기본 시스템 콜 대신 실행됩니다.

// 디바이스 드라이버에 정의된 오버라이드 가능한 함수들
static struct platform_driver my_driver = {
    .probe  = my_probe,
    .remove = my_remove
};

// 파일 포인터에 정의된 오버라이드 가능한 함수들
static const struct file_operations my_fops = {
    .open  = my_open,
    .read  = my_read,
    .write = my_write,
    .ioctl = my_ioctl
};

디바이스 트리 탐색

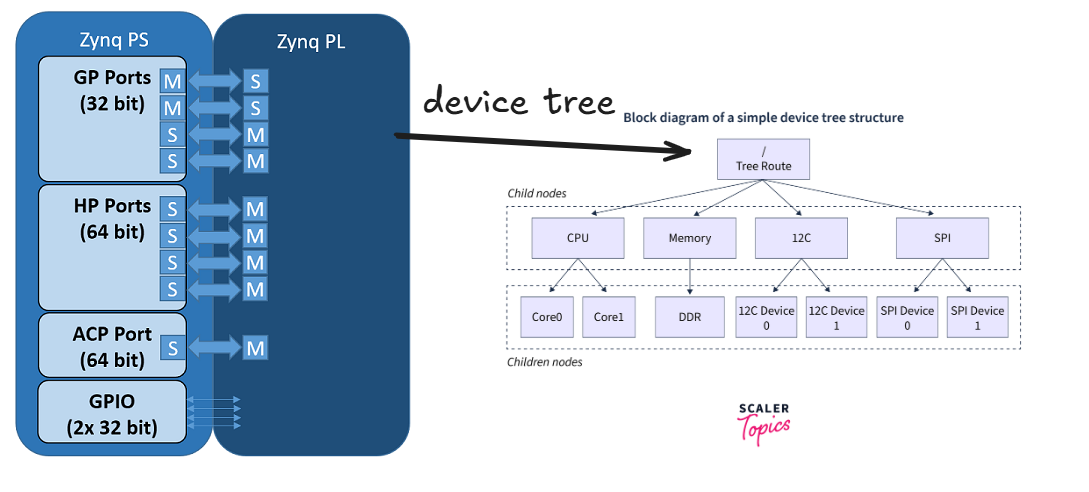

위와 같이 각 장치의 영역에 대응하는 디바이스 트리를 작성해서 주소를 트리(Tree) 자료구조로 표현할 수 있습니다.

각 장치는 디바이스 트리에 compatible이라는 속성을 사용해서 각 디바이스의 이름을 커널에 전달합니다. 커널은 해당 이름과 주소를 별도의 맵으로 저장해둡니다.

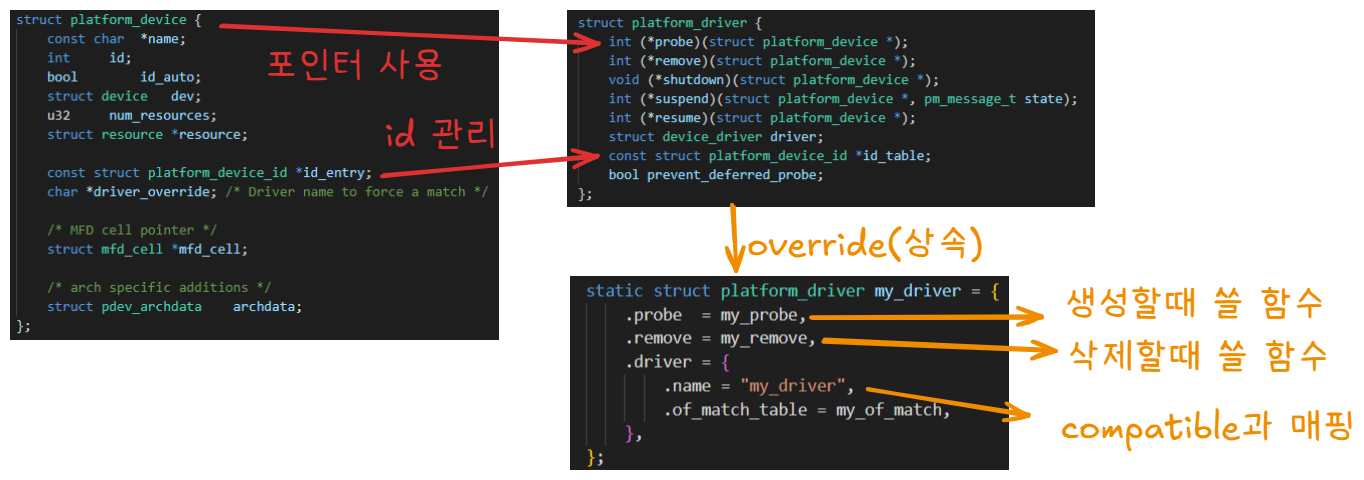

(platform_device 구조체) : (platform_driver 구조체)

위와 같이 공통 인터페이스인 platform_driver를 구현해서 커스텀 함수(prove, remove)를 실행할 수 있습니다.

이후 platform_device_register()함수를 통해 구현한 드라이버를 커널에 등록 및 사용합니다.

장치 드라이버 역참조

장치 드라이버는 platform_driver 구조체의 probe함수에서만 가져올 수 있기 때문에, 이후의 시스템 콜(read, write)에서는 참조가 불가능합니다.

이를 가져오기 위해 전역변수에 저장할 수도 있지만, 이는 드라이버 전역 노출과 함께 불필요한 함수에서 접근할 수 있는 문제가 있기 때문에 커스텀 디바이스를 만들고 이를 드라이버 파일 포인터에 넣는 기법을 사용할 수 있습니다.

struct my_device {
    struct cdev cdev;      // ⭐ 핵심: 내부에 cdev 포함
    int value;
};

위와 같이 먼저 커스텀 디바이스 내부에 cdev를 포함시킵니다. cdev는 다음과 같이 inode 안에 저장되어 있기 때문에 open 시스템 콜 사용시 바로 접근이 가능합니다.

struct file {

    struct inode {
      struct cdev *i_cdev;  // ⭐ 역참조를 위해 저장할 구조체(open 할때 이미 생성됨)
    };

    // 생략

    const struct file_operations *f_op;     // 시스템 콜 오버라이드
    void *private_data; // ⭐ 드라이버와 연결할 영역

    // 생략
};

container_of() 함수를 사용하면 특정 구조체의 위치(주소)를 역으로 계산해서 가져올 수 있기 때문에, cdev를 구조체에 포함시키면 역으로 디바이스 드라이버의 주소를 알아낼 수 있습니다.

// open 함수에서 private data와 my device 연결
static int my_open(struct inode *inode, struct file *file)
{
    struct my_device *dev;

    /* ⭐ container_of로 cdev → my_device 찾기 */
    dev = container_of(inode->i_cdev, struct my_device, cdev);

    file->private_data = dev;

    printk("open: dev=%p\n", dev);
    return 0;
}

위와 같이 저장하면 이제 아래와 같이 read, write에서 디바이스 드라이버를 사용할 수 있습니다.

static ssize_t my_read(struct file *file, char __user *buf, size_t len, loff_t *off)
{
    // 저장한 디바이스 꺼내기
    struct my_device *dev = file->private_data;

    printk("read: value=%d\n", dev->value);
    return 0;
}

static ssize_t my_write(struct file *file, const char __user *buf, size_t len, loff_t *off)
{
    struct my_device *dev = file->private_data;

    // 저장한 디바이스에 쓰기
    dev->value = 1234;
    printk("write: value=%d\n", dev->value);
    return len;
}

결론

지금까지 커널이 어떻게 디바이스를 인식해서 상호작용하는지 전체 구조를 알아보았습니다. 각 디바이스에 맞는 드라이버를 플랫폼 독립적으로 구현할 수 있도록 추상화한 부분이 아주 흥미로웠습니다.

커널을 공부하면서 C로도 객체지향이 가능하고, 실제로 다양한 패턴이 적용되는걸 보면서 결국 모든 언어는 추상화와 설계가 가장 중요함을 다시금 느꼈습니다.
